উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | OEM |
সাক্ষ্যদান: | ISO/RoHS/CE |
ন্যূনতম চাহিদার পরিমাণ: | 200 মিটার |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | কাঠের ড্রাম |
ডেলিভারি সময়: | 5-15day |
পরিশোধের শর্ত: | এল / সি, টি / টি |
যোগানের ক্ষমতা: | প্রতি সপ্তাহে 50000 মিটার |
নিরোধক উপাদান: | XLPE | আদর্শ: | উচ্চ ভোল্টেজের |
---|---|---|---|
আবেদন: | নির্মাণ, হিটিং | কন্ডাক্টর উপাদান: | তামা |
জ্যাকেট: | পিভিসি | পণ্যের নাম: | সুদূর পূর্বের এক্সএলপিই তামা 33 কেভি 240 মিমি 2 উচ্চ ভোল্টেজ পাওয়ার কেবল |
সনদপত্র: | টিইউভি / উল / পিএসই / EN50618 | মান: | জিবি, আইএসও, আইসিসি, উল, টিইউভি |
কন্ডাকটর: | কপার / অ্যালুমিনিয়াম | অন্তরণ: | এক্সএলপিই পিই পিভিসি |
রেটেড ভোল্টেজ: | 220 / 660kv | বৈশিষ্ট্য: | অগ্নি প্রতিরোধ / শিখা retardant |
খাপ: | যথ-পিভিসি | রঙ: | হরেক রকম |
লক্ষণীয় করা: | 240mm2 HV Power Cable,240mm2 33KV HV Power Cable,33KV 240mm2 high voltage power cables |

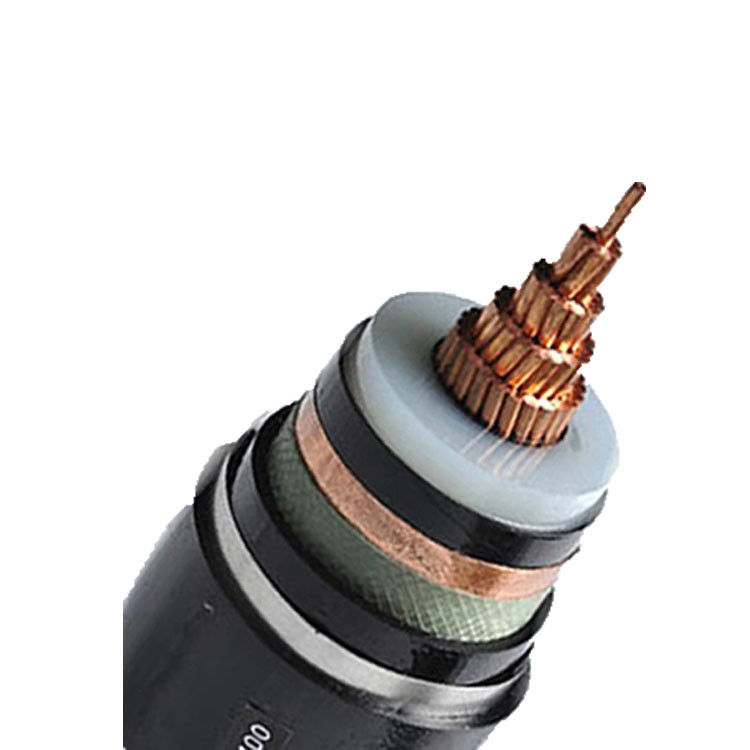

অগ্নি প্রতিরোধের এক্সএলপিইই ইনসুলেটেড 33 কেভি 240 মিমি 2 এইচভি পাওয়ার কেবল
1. মান
0.6-1 কেভি এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবলটি "ইনসুলেটেড পাওয়ার ক্যাবল এবং 1 কেভি থেকে জিবি / টি 12706-2008 এর 35 কেভি পর্যন্ত রেট ভোল্টেজ সহ আনুষাঙ্গিক অনুযায়ী তৈরি করা হয়।এদিকে, ক্লায়েন্টের অনুরোধ থাকলে পণ্যটি এখনও আইসিসি, বিএস, ডিআইএন এবং আমেরিকান স্ট্যান্ডার্ড অনুযায়ী তৈরি করা যায়।
সুদূর পূর্বের এক্সএলপিই তামা 33 কেভি 240 মিমি 2 উচ্চ ভোল্টেজ পাওয়ার কেবল
2. অ্যাপ্লিকেশন
পণ্য 0,6 / 1kV সহ রেট ভোল্টেজ সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য উপযুক্ত।
3. অপারেটিং বৈশিষ্ট্য
* রেটেড পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ U0 / U: 0.6 / 1kV।
* সর্বোচ্চকন্ডাক্টরের মাননীয় অপারেটিং তাপমাত্রা: 900 সি
* সর্বোচ্চকন্ডাক্টরের শর্ট সার্কিট তাপমাত্রা 2500 সি এর বেশি হবে না (সর্বোচ্চ টেকসই সময়কাল 5 এসের বেশি নয়)
* ইনস্টলেশন তাপমাত্রা 00 সেন্টিগ্রেডের নীচে হওয়া উচিত নয়।
* তারের বাঁক ব্যাসার্ধ 15 বারের কম হওয়া উচিত নয়।
* কেবলের অগ্নি-retardant বৈশিষ্ট্যগুলি গিগাবাইট / টি 19666-2005 এর গ্রেড এ, বি বা সি এর সাথে সম্মতি দেয়।
* দুর্দান্ত বৈদ্যুতিক কর্মক্ষমতা, রাসায়নিক জারা প্রতিরোধের।
* পরীক্ষার ভোল্টেজ (এসি।): 3.5 কেভি / 5 মিনিট।
৪. প্রকার, পদবি এবং তারের প্রয়োগ
প্রকার |
নাম |
প্রয়োগ |
ওয়াইজেভি |
কপার কন্ডাক্টর এক্সএলপিইই অন্তরক পিভিসি শিথড পাওয়ার ক্যাবল |
দরজা, টানেল এবং তারের পরিখা স্থাপনের জন্য, বাহ্যিক যান্ত্রিক শক্তি বহন করতে অক্ষম।চৌম্বকীয় নালীতে একক কোর কেবল অনুমোদিত নয়। |
ওয়াইজেএলভি |
অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিইই অন্তরক পিভিসি শিথড পাওয়ার ক্যাবল |
|
ওয়াইজেওয়াই |
কপার কন্ডাক্টর এক্সএলপিইই ইনসুলেটেড পিই শেথড পাওয়ার ক্যাবল |
|
YJLY |
অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিইই ইনসুলেটেড পিই শেথড পাওয়ার ক্যাবল |
|
YJV22 |
কপার কন্ডাক্টর এক্সএলপিইই অন্তরক ইস্পাত টেপ সাঁজোয়া পিভিসি শিথড পাওয়ার ক্যাবল |
দরজাগুলি, টানেলগুলিতে এবং তারের পরিখায় রাখার জন্য, বাহ্যিক যান্ত্রিক বাহিনী বহন করতে সক্ষম, তবে বড় টানতে সক্ষম শক্তি বহন করতে অক্ষম। |
YJLV22 |
অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিইই অন্তরক ইস্পাত টেপ সাঁজোয়া পিভিসি শিথড পাওয়ার ক্যাবল |
|
YJV23 |
কপার কন্ডাক্টর এক্সএলপিইই ইনসুলেটেড স্টিল টেপ সাঁজোয়া পিই শেথড পাওয়ার ক্যাবল |
|
YJLV23 |
অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিইই অন্তরক ইস্পাত টেপ সাঁজোয়া পিই শেথড পাওয়ার ক্যাবল |
|
YJV32 |
কপার কন্ডাক্টর এক্সএলপিইই উত্তাপিত সূক্ষ্ম ইস্পাত তারের সাঁজোয়া পিভিসি শিথড পাওয়ার ক্যাবল |
দরজা রাখার জন্য, টানেলগুলিতে এবং তারের পরিখা এবং কূপগুলিতে, বাহ্যিক যান্ত্রিক বাহিনী এবং নির্দিষ্ট টানা শক্তি বহন করতে সক্ষম। |
YJLV32 |
অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিইই উত্তাপিত সূক্ষ্ম ইস্পাত তারের সাঁজোয়া পিভিসি শিথড পাওয়ার কেবল |
|
YJV33 |
কপার কন্ডাক্টর এক্সএলপিইই উত্তাপিত সূক্ষ্ম ইস্পাত তারের সাঁজোয়া পিই শেথড পাওয়ার ক্যাবল |
|
YJLV33 |
কপার কন্ডাক্টর এক্সএলপিইই উত্তাপিত সূক্ষ্ম ইস্পাত তারের সাঁজোয়া পিই শেথড পাওয়ার ক্যাবল |
|
জেডএ-ওয়াইজেভি জেডবি-ওয়াইজেভি জেডিসি-ওয়াইজেভি |
কপার কন্ডাক্টর এক্সএলপিইই ইনসুলেটেড পিভিসি শিথ্যাড শিখা-retardant পাওয়ার কেবল |
দরজা, টানেল এবং তারের খন্দরে পাড়ার জন্য, বাহ্যিক যান্ত্রিক শক্তি বহন করতে অক্ষম।চৌম্বকীয় নালীতে একক কোর কেবল অনুমোদিত নয়। |
জেডএ-ওয়াইজেএলভি জেডবি-ওয়াইজেএলভি জেডিসি-ওয়াইজেএলভি |
অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিইই অন্তরক পিভিসি শিথড শিখা-retardant শক্তি কেবল |
|
জেডএ-ওয়াইজেভি 22 জেডবি-ওয়াইজেভি 22 জেডিসি-ওয়াইজেভি 22 |
কপার কন্ডাক্টর এক্সএলপিইই ইনসুলেটেড স্টিল টেপ সাঁজোয়া পিভিসি শিথড শিখা-রেটার্ড্যান্ট পাওয়ার ক্যাবল |
দরজাগুলি, টানেলগুলিতে এবং তারের খন্দরে রাখার জন্য, বাহ্যিক যান্ত্রিক বাহিনী বহন করতে সক্ষম, তবে বড় টানা শক্তি বহন করতে অক্ষম। |
জেডএ-ওয়াইজেএলভি 22 জেডবি-ওয়াইজেএলভি 22 জেডিসি-ওয়াইজেএলভি 22 |
অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিইই অন্তরক ইস্পাত টেপ সাঁজোয়া পিভিসি শিথড শিখা-retardant শক্তি কেবল |
|
জেডএ-ওয়াইজেভি 32 জেডবি-ওয়াইজেভি 32 জেডিসি-ওয়াইজেভি 32 |
কপার কন্ডাক্টর এক্সএলপিইই উত্তাপিত সূক্ষ্ম ইস্পাত তারের সাঁজোয়া পিভিসি শিথড শিখা-রেটার্ড্যান্ট পাওয়ার কেবল |
দরজা, টানেল এবং তারের খন্দরে পাড়ার জন্য, বাহ্যিক যান্ত্রিক বাহিনী এবং নির্দিষ্ট টান দেওয়ার শক্তি বহন করতে সক্ষম। |
জেডএ-ওয়াইজেএলভি 32 জেডবি-ওয়াইজেএলভি 32 জেডিসি-ওয়াইজেএলভি 32 |
অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিইই উত্তাপিত সূক্ষ্ম ইস্পাত তারের সাঁজোয়া পিভিসি শিথড শিখা-রেটার্ড্যান্ট পাওয়ার কেবল |
5. উত্পাদন পরিসীমা
প্রকার |
কোর সংখ্যা |
সাধারণ ক্রস বিভাগীয় অঞ্চল মিমি 2 |
|
YJV YJY ----- YJV22 YJV23 |
----- YJLV YJLV YJLV22 YJLV23 |
ঘ |
1.0-800 2.5-800 10-800 |
YJV YJY ----- YJV22 YJV23 ----- YJV32 YJV33 |
----- YJLV YJLY ----- YJLV22 YJLV23 YJLV32 YJLV33 |
ঘ |
1.0-300 2.5-300 4-300 4-300 10-300 |
YJV YJY ----- YJV22 YJV23 ----- YJV32 YJV33 |
----- YJLV YJLY ----- YJLV22 YJLV23 YJLV32 YJLV33 |
ঘ |
1.0-400 2.5-400 4-400 4-400 10-400 |
YJV YJY ----- YJV22 YJV23 ----- YJV32 YJV33 |
----- YJLV YJLY ----- YJLV22 YJLV23 YJLV32 YJLV33 |
ঘ |
1.0-400 2.5-400 4-400 4-400 10-400 |
YJV YJY ----- YJV22 YJV23 ----- YJV32 YJV33 |
----- YJLV YJLY ----- YJLV22 YJLV23 YJLV32 YJLV33 |
৫ |
1.0-400 2.5-400 4-400 4-400 10-400 |
YJV YJY ----- YJV22 YJV23 ----- YJV32 YJV33 |
----- YJLV YJLY ----- YJLV22 YJLV23 YJLV32 YJLV33 |
3 + 1 |
1.0-400 4.0-400 4-400 4-400 10-400 |
YJV YJY ----- YJV22 YJV23 ----- YJV32 YJV33 |
----- YJLV YJLY ----- YJLV22 YJLV23 YJLV32 YJLV33 |
3 + 2 |
1.0-400 4-400 4-400 4-400 10-400 |
YJV YJY ----- YJV22 YJV23 ----- YJV32 YJV33 |
----- YJLV YJLY ----- YJLV22 YJLV23 YJLV32 YJLV33 |
4 + 1 |
1.0-400 4-400 4-400 4-400 10-400 |
একক কোর আর্মার্ড কেবল কেবল ডিসি সিস্টেমের জন্যই ব্যবহৃত হয়। এসি সিস্টেম হিসাবে, চৌম্বকীয় বিচ্ছিন্নতা স্টিলের সাঁজোয়া তারগুলিতে প্রয়োগ করা উচিত বা অ চৌম্বকীয় পদার্থ ব্যবহার করা উচিত। |
